pcb板設計黃金法則廣泛適用于各種設計項目中

盡管半導體集成度越來越高，許多應用也隨時可以獲得片內系統，許多功能強大的現成開發板也變得越來越容易獲得，但在許多用例中，電子產品的應用仍然需要定制的印刷電路板  在一次性開發中，即使是普通的印刷電路板也可以發揮非常重要的作用。  印刷電路板是設計的物理平臺，也是原始元件電子系統設計中最靈活的元件。

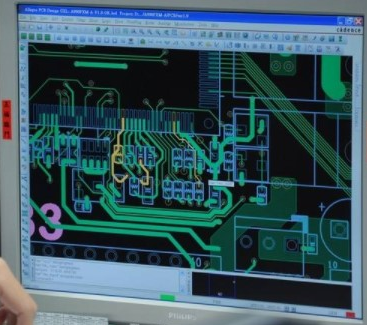

本文將介紹pcb板設計的幾條黃金法則，并且廣泛適用于各種pcb板設計項目。

本文介紹了電子設計工程師在使用設計軟件進行印刷電路板布局設計和商業制造時應牢記和實踐的十條最有效的設計規則。  工程師不需要根據時間或相對重要性按順序?qū)嵤┻@些規則，只需要遵循它們就可以大大改變產品設計。

規則1:選擇正確的網格集，并始終使用與大多數組件匹配的網格間距。  雖然多重網格(multigrid)似乎是有效的，但如果工程師們能在印刷電路板布局設計的早期階段進行更多的思考，他們就能避免間距上的困難，并能最大限度地應用電路板。  由于許多設備有多種包裝尺寸，工程師應該使用最有利于自己設計的產品。  此外，多邊形對于電路板上的鍍銅非常重要。多格電路板在多邊形上鍍銅時，通常會產生多邊形填充偏差。雖然它沒有基于單個網格的標準，但它可以提供比所需電路板使用壽命更長的壽命。

規則2:保持路徑最短且直接  這聽起來簡單而常見，但在每個階段都應該牢記在心，即使這意味著改變電路板布局以優化布線長度。  這尤其適用于模擬和高速數字電路，其中系統性能總是部分受到阻抗和寄生效應的限制。

規則3:盡可能使用電源層來管理電源和地線的分布對于大多數pcb板設計軟件來說，電源層上的銅涂層是一個更快、更簡單的選擇。  通過共同連接大量導線，可以保證具有最高效率和最低阻抗或電壓降的電流，同時可以提供足夠的接地回路。  如果可能，也可以在電路板的同一區域中運行多條電源線，以確認接地層是否覆蓋印刷電路板的大部分層，這有利于相鄰層上的運行線之間的相互作用。

規則4:用要求的測試點對相關部件進行分組  例如，OpAmp運算放大器所需的分立元件靠近器件放置，以便旁路電容和電阻可以與同一地配合，從而有助于優化規則2中提到的布線長度，同時使測試和故障檢測更加容易。

規則5:在另一個較大的電路板上重復所需的電路板多次進行印刷電路板布局  為制造商使用的設備選擇最合適的尺寸有助于降低原型設計和制造成本。  首先，在面板上布置電路板，聯系電路板制造商以獲得每個面板的首選尺寸規格，然后修改您的設計規格，并嘗試在這些面板尺寸內重復您的設計多次。

規則6:整合組件值  作為設計者，您將選擇具有高或低組件值但性能相同的離散組件。  通過在較小的標準值范圍內進行整合，可以簡化物料清單，降低成本。  如果您有一系列基于首選器件價值的多氯聯苯產品，從長遠來看，做出正確的庫存管理決策將會更加有益。

規則7:執行盡可能多的設計規則檢查  雖然在印刷電路板軟件上運行數字版權控制功能只需要很短的時間，但在更復雜的設計環境中，只要在設計過程中始終執行檢查，就可以節省很多時間，這是一個值得保持的好習慣。  每個路由決策都至關重要，您可以隨時通過執行DRC得到最重要的路由提示。

規則8:絲網印刷的靈活使用  絲網印刷可用于標記各種有用的信息，供電路板制造商、服務或測試工程師、安裝人員或設備調試人員將來使用。  不僅標記清晰的功能和測試點標簽，而且盡可能地標記組件和連接器的方向，即使這些注釋印刷在電路板使用的組件的下表面上(在電路板組裝之后)  在電路板的上下表面充分應用絲網印刷技術可以減少重復工作，簡化生產過程。

規則9:需要去耦電容  不要試圖通過避免電源線去耦并根據元件數據手冊中的限值來優化設計  電容器既便宜又耐用。你可以花盡可能多的時間組裝電容器。同時，遵循規則6并使用標準值范圍來保持庫存整潔。

規則十:生成印刷電路板制造參數并在提交生產前進行驗證  雖然大多數電路板制造商愿意直接下載并為您驗證，但您最好先輸出Gerber文件，然后用免費的查看器檢查，以免誤解。  通過個人驗證，你甚至?xí)l(fā)現一些粗心的錯誤，從而避免了因根據錯誤的參數完成生產而造成的損失。

隨著電路設計被越來越廣泛地共享，內部團隊越來越依賴于參考設計，與上述類似的基本規則將仍然是pcb板設計的一個特征，我們認為這對pcb板設計非常重要。  通過闡明這些基本規則，開發人員可以非常靈活地提高他們產品的價值，并從他們制造的電路板中獲得最大利益。  即使是新手電路板設計師也可以通過記住這些基本規則來加快學習過程，增強自信心。
